Orto-foto-mosaicos 1950-51 (2026)

De manera experimental produjimos ortofotografías a partir de las fotos aéreas existentes escaneadas en papel dentro de cuatro cuartos de cuadrángulo topográfico e​n el Cuadrángulo Topográfico de San Juan.  Estos mosaicos están ortorrectificados, a diferencia del proyecto que estábamos en proceso aún.  La ortorrectificación produce un producto superior en términos de calidad de imagen y calidad de exactitud posicional. Puede descargar los primeros archivos zip por cuarto de cuadrángulo:

San Juan NE
San Juan NW
San Juan SE
San Juan SW

UPRRP_1950.png​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​

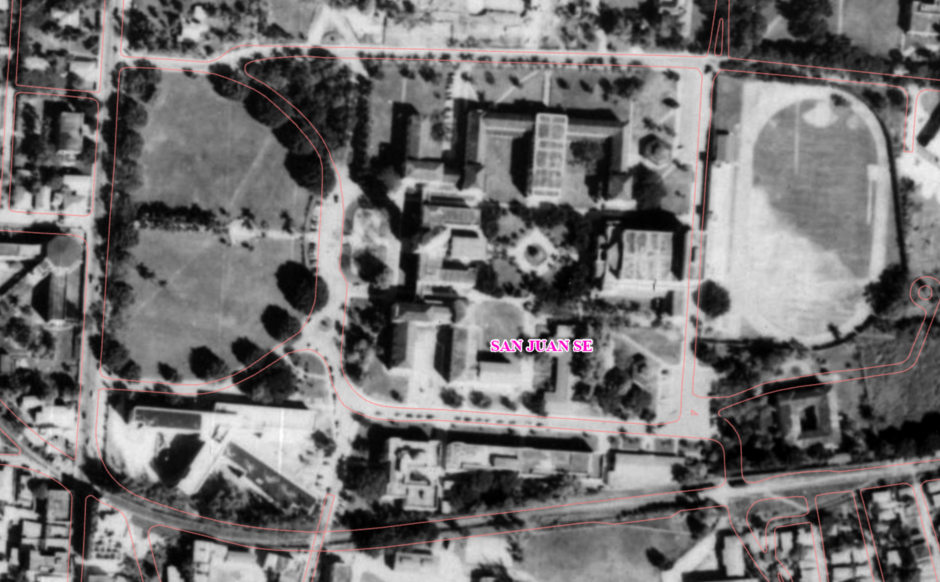

Muestra de orto-foto en inmediaciones del "cuadrángulo" histórico del recinto riopedrense de la Universidad de Puerto Rico. Escala de mapa: 1:2,450.


GEORREFERENCIACIÓN (hasta 2025)

Estas fotos forman parte de un​a serie de vuelos con f​otos aéreas de 1950 a 1951. Estas cubren la mayor parte de la isla excepto Vieques, Culebra e islas adyacentes. Agencia productora de estas fotos: US Geological Survey.  Georreferenciación hecha en el PRITS.  Aún faltan v​arias líneas por georreferenciar: 01 a la 04, y 14 a la 18. ​

Cada franja representa una línea de vuelo compuesta de 200 fotos aéreas georreferenciadas.  Haga click en las franjas para descargar la serie de fotos que componen cada línea de vuelo, así como el espacio que ocupa cada foto (photo-footprints).


El mapa muestra las líneas de vuelo que han sido georreferenciadas hasta julio, 2024.  ​

Ejemplo de foto (gs-lr-09-52, ​enero 10, 1951) en parte del casco urbano histórico de Bayamón. Esta muestra la georreferenciación de la foto en relación al mapa base (1998) compuesto de bordes de pavimento: líneas verdes, huellas de edificios: líneas anaranjadas.  El trabajo de georreferenciación se ha realizado de manera artesanal, ubicando puntos de referencia en la foto y su punto correspondiente en el mapa base o en el modelo digital de elevaciones USGS de 2015-17 derivado de lídar.

Cada cuadro en líneas rojas representa 200 x 200 metros.  Ni estos cuadros ni el mapa base son parte integral de estas fotos históricas. fotos_1950_ejemplo_bayamon_cuh-gs-lr-09-52.png

Información técnica
​Cada foto individual tiene archivos asociados que contienen estadísticas que caracterizan sus niveles de gris, overviews, así como los puntos de control que parean las coordenadas de la foto con las coordenadas State Plane Coordinate System, con proyección Cónica Conforme de Lambert.  ​El datum geodésico horizontal utilizado es NAD83-2011 (EPSG:6566).  ​

El método de transformación de georreferenciación es SPLINE. Las fotos pueden tener diferente número de puntos de control.  Por ejemplo, las zonas llanas requieren menos puntos de control que en las zonas escarpadas.  Estas zonas escarpadas pueden necesitar más de 100 puntos de control por foto.

El usuario de programas de manejo de información geográfica, tanto Esri y otros como QuantumGIS deberán aplicar el método de transformación SPLINE para obtener el mayor ajuste de georreferenciación de cada foto.   Próximamente se publicarán los puntos de control en archivos de texto que podrán usarse en otros programas como QuantumGIS para aplicar el método SPLINE a la georreferenciación de las fotos.
